Co je a Stříkací pistole
Stříkací pistole je ruční nástroj, který rozprašuje barvu, nátěr nebo dokončovací materiál na jemnou mlhu a nasměruje ji na povrch pomocí řízeného vzoru stlačeného vzduchu nebo hydraulického tlaku. Místo nanášení materiálu štětcem nebo válečkem rozbíjí stříkací pistole tekutý povlak na drobné kapičky a nese je na cílový povrch, čímž vytváří hladší a rovnoměrnější film. Tento základní mechanismus se používá při povrchové úpravě nábytku, automobilovém lakování, kovovýrobě, námořním nátěru a obecném průmyslovém lakování.
Základní myšlenka každé stříkací pistole pro lakování je stejná: tekutina se setkává s proudem vzduchu v blízkosti trysky, rozpadá se na kapičky a je vedena na obrobek v řízeném vějíři nebo kruhovém vzoru. Co se mezi modely mění, je to, jak je kapalina dodávána do trysky, jaký tlak vzduchu se používá a jak pistole vyvažuje kvalitu konečné úpravy a účinnost přenosu materiálu. Pochopení těchto rozdílů pomáhá operátorům vybrat zařízení, které odpovídá nátěru, substrátu a pracovnímu prostředí.
Stříkací pistole jsou široce používány, protože zkracují dobu aplikace na velkých nebo detailních plochách a vytvářejí konzistentnější povrchovou strukturu než ruční metody. Malířskou stříkací pistoli lze nastavit na široký vějířový vzor, který rychle zakryje otevřené panely, nebo zúžit pro detailní práci kolem hran, rohů a lemů. Tato flexibilita je jedním z důvodů, proč stříkací pistole zůstávají standardním nástrojem v profesionálních lakovnách a výrobních linkách.
Jak funguje stříkací pistole
Každá stříkací pistole se stlačeným vzduchem se spoléhá na malou sadu součástí, které spolupracují: vzduchový uzávěr, tryska na kapalinu, jehla, spoušť a vzduchový kanál připojený ke kompresoru nebo turbíně. Když stisknete spoušť, nejprve začne proudit vzduch a poté dojde k uvolnění tekutiny, když se jehla zatáhne ze sedla trysky. Tyto dva proudy se setkávají těsně za vzduchovým uzávěrem, kde je tekutina trhána na kapičky a tvarována do vzoru okolními vzduchovými tryskami.
Hlavní komponenty
- Vzduchová krytka: tvaruje vzor stříkání pomocí bočních a středových vzduchových otvorů
- Kapalinová tryska a jehla: kontrolujte, kolik materiálu projde za sekundu
- Spoušť: dvoustupňové ovládání, které nejprve uvolňuje vzduch a poté kapalinu
- Knoflík nastavení tekutiny: nastavuje, jak daleko se může jehla zatáhnout
- Knoflík pro nastavení vzoru: přepíná mezi kulatými a vějířovými tvary spreje
- Přívod vzduchu: připojuje pistoli k hadici, kompresoru nebo turbínové jednotce
Vztah mezi objemem vzduchu a objemem tekutiny určuje kvalitu atomizace. Příliš mnoho vzduchu ve srovnání s tekutinou vytváří nadměrné přestřiky a suchou strukturu filmu, zatímco příliš málo vzduchu zanechává nátěr těžký a náchylný k prohýbání. To je důvod, proč se tlak stříkací pistole a výstup kapaliny téměř vždy nastavují společně, nikoli odděleně, a proto jsou operátoři školeni, aby zacházeli s oběma ovládacími prvky jako se sladěným párem, nikoli se samostatným nastavením.
Běžné typy Stříkací pistoles
Stříkací pistole jsou obecně seskupeny podle toho, jak kapalina dosáhne trysky. Tři nejběžnější kategorie používané v dílnách a výrobních linkách jsou gravitační, sifonové a tlakové pistole, z nichž každá je vhodná pro různé objemy nátěru a různé pracovní polohy.
Gravitační stříkací pistole na barvu drží svůj materiál v misce namontované na horní části těla pistole, což umožňuje kapalině kapat do trysky samotnou gravitací. Tento design využívá méně vzduchu k pohybu tekutiny, což má tendenci zlepšit účinnost přenosu a usnadňuje čištění pistole, protože většina povlaku přirozeně odtéká z pohárku. Sifonové podávací pistole místo toho vytahují materiál nahoru z misky namontované pod pistolí pomocí vakua vytvořeného rychle se pohybujícím vzduchem, což je uspořádání, které bylo běžné u starších konvenčních stříkacích zařízení. Tlaková stříkací pistole je připojena k samostatné tlakové nádrži nebo čerpadlu, které tlačí materiál hadicí do pistole. Toto nastavení je preferováno pro kontinuální výrobní stříkání, velké povrchy nebo silnější povlaky, které by bylo obtížné zvednout gravitací nebo samotným vakuem.
| Typ zdroje | Typická poloha pohárku nebo zásobování | Nejvhodnější pro | Úsilí o čištění |
|---|---|---|---|
| Gravitační krmení | Pohár namontovaný nahoře | Detailní práce, malé až střední panely | Nízká |
| Napájení sifonu | Pohár namontovaný dole | Univerzální nástřik | Mírný |
| Tlakový posuv | Vzdálená tlaková nádrž | Velké plochy, nepřetržitá výroba | Vyšší kvůli hadicovým vedením |
Stříkací pistole PSI a nastavení tlaku
Stříkací pistole psi je jedním z nejvyhledávanějších nastavení mezi novými i zkušenými malíři, a to z dobrého důvodu: příliš vysoký nebo příliš nízký tlak mění celkový výsledek lakování. Rozprašovač barev psi označuje tlak vzduchu dodávaného do pistole, obvykle měřený na vstupu vzduchu nebo na vzduchovém uzávěru v závislosti na typu pistole. Konvenční stříkací pistole obecně běží při vyšším vstupním tlaku, zatímco pistole HVLP a LVLP jsou navrženy tak, aby efektivně rozprašovaly materiál při nižším tlaku, což snižuje přestřik a zlepšuje, kolik povlaku skutečně dopadne na povrch.
Jako obecný referenční bod používaný v mnoha dokončovacích řemeslech, konvenční pistole běžně pracují v blízkosti 40 až 50 psi na vstupu, tlakové podávací pistole se nastavují kdekoli od 20 do 50 psi v závislosti na velikosti hrotu a viskozitě materiálu, pistole HVLP jsou obvykle nastaveny blíže k 28 až 32 psi na vstupu, aby dosáhly zhruba 10 psi a LP pistole často na 20 psi. do rozsahu 25 psi. Tyto hodnoty se liší podle výrobce a podle specifické kapalinové trysky namontované na pistoli, takže psi pro zařízení stříkací pistole by mělo být vždy zkontrolováno podle dokumentace pistole a upraveno pro používaný nátěr.
Tabulka 1. Obecný referenční rozsah pro vstupní tlak vzduchu podle typu stříkací pistole, zobrazený v librách na čtvereční palec
Nastavování tlaku je úzce spojeno s regulátorem tlaku rozprašovače barev namontovaným na potrubí kompresoru nebo, u některých gravitačních pistolí, s vestavěným regulátorem na základně rukojeti. Nastavení tlaku stříkací pistole mírně pod maximální doporučenou hodnotu a testování na odpadovém materiálu před opracováním konečného povrchu je běžnou praxí mezi profesionálními malíři, protože umožňuje jemné doladění tlaku lakovací pistole bez plýtvání povlakem na skutečném obrobku.
Jak nastavit stříkací pistoli
Naučit se, jak nastavit stříkací pistoli, začíná pochopením tří ovládacích prvků, které se nacházejí na téměř každé moderní pistoli: knoflík kapaliny, knoflík vzduchového uzávěru nebo vzoru a regulátor vstupního tlaku. Nastavení stříkací pistole je zřídka jediným krokem, protože každý ovládací prvek ovlivňuje chování ostatních, jakmile se vzduch a kapalina setkají v trysce.
Základní sekvence úprav
- Nastavte kompresor nebo regulátor na hodnotu psi pro stříkací pistoli uvedenou v průvodci vybavením pro nainstalovanou kapalinovou koncovku
- Úplně otevřete ovládací knoflík kapaliny a poté jej zavřete o jednu celou otáčku, abyste mohli začít s mírným výkonem
- Před tvarováním vějíře vyzkoušejte nástřik na odpadový materiál pomocí kulatého vzoru a zkontrolujte velikost kapek
- Otočením knoflíku vzoru rozšíříte nebo zúžíte tvar vějíře podle velikosti potahovaného povrchu
- Jemně dolaďte ovladač tekutiny, dokud vzor nevykazuje rovnoměrné pokrytí bez silných okrajů nebo tenkých středů
- Po každé výměně kapaliny znovu zkontrolujte tlak, protože silnější materiál často potřebuje malé zvýšení tlaku
Vědět, jak seřídit stříkací pistoli, také znamená číst samotný vzor stříkání. Vzor, který je na jedné straně těžší, obvykle ukazuje na částečně ucpaný vzduchový otvor v uzávěru, zatímco vzor, který je příliš úzký pro potahovaný panel, často znamená, že ovládání ventilátoru je příliš uzavřeno. Malé úpravy testované v krátkých dávkách na odpadovém materiálu mají tendenci poskytovat lepší výsledky než velké změny provedené najednou.
Výběr správné velikosti trysky a špičky
Fluidní hrot, někdy nazývaný tryska, řídí, kolik materiálu projde pistolí na jeden průchod, a přímo ovlivňuje jak kvalitu konečné úpravy, tak spotřebu vzduchu. Menší hroty jsou vhodné pro tenké, rychle schnoucí materiály, jako jsou lazury a laky, zatímco větší hroty jsou potřeba pro silnější nátěry, jako jsou základní nátěry, texturované povrchové úpravy nebo průmyslové barvy s těžkým tělem.
| Tabulka 2. Obecný průvodce velikostí špičky trysky podle typu materiálu | ||
| Velikost hrotu | Viskozita materiálu | Běžné použití |
| 1,0 až 1,2 mm | Tenký | Skvrny, laky, barviva |
| 1,3 až 1,4 mm | Lehká až střední | Základní laky, bezbarvé laky |
| 1,5 až 1,7 mm | Střední | Obecné vrchní nátěry, povrchové úpravy nábytku |
| 1,8 až 2,0 mm | Střední to heavy | Základní nátěry, tmely, texturované nátěry |
Tabulka 2. Obecná reference pro spotřebu vzduchu v kubických stopách za minutu podle velikosti trysky
Tlak a přenosová účinnost
Účinnost přenosu popisuje, kolik stříkaného materiálu skutečně dopadne na povrch, než aby se odnesl jako přestřik. Tento údaj se mění s tlakem lakovací pistole a pochopení vzoru pomáhá operátorům snížit plýtvání materiálem bez obětování kvality povrchové úpravy. Nastaven příliš vysoko, tlak dobře atomizuje materiál, ale vytlačuje větší podíl kapiček za cíl. Nastavení příliš nízko, atomizace se zhoršuje a povrchová úprava trpí, i když se do vzduchu ztrácí méně materiálu.
Graf 3. Přibližný trend účinnosti přenosu napříč nastaveními stříkacího tlaku, zobrazený jako obecný referenční vzor
Výše uvedený graf ilustruje vzorec běžně popisovaný v referencích pro dokončovací práce: Pistole typu HVLP mají tendenci dosahovat maximální přenosové účinnosti v dolní až střední části jejich tlakového rozsahu, pak se zužují, jak tlak dále stoupá, zatímco konvenční pistole mají ve stejném tlakovém rozpětí poměrně plochou a nižší křivku účinnosti. To je jeden z důvodů, proč mnoho obchodů, které přešly z konvenčního na HVLP zařízení, zaznamenalo menší usazování materiálu na podlahách, stěnách a ventilačních filtrech, protože více povlaku zůstalo na zamýšleném povrchu.
Porovnání gravitačních HVLP a konvenčních sifonových pistolí
Volba mezi styly zbraní často závisí na tom, jak si každý vede na základě několika praktických faktorů, spíše než jednoho čísla. Radarová tabulka níže zarovnává gravitační HVLP pistoli proti konvenční sifonové napájecí pistoli v pěti faktorech, které malíři běžně zvažují před nákupem nebo pronájmem vybavení.
Graf 4. Obecné srovnání pistolí HVLP s gravitačním plněním a konvenčními pistolemi s přívodem sifonu napříč pěti praktickými faktory
Jak ukazuje graf, pistole HVLP s gravitačním posuvem obecně dosahuje vyššího skóre v kvalitě povrchové úpravy, kontrole přestřiku, účinnosti přenosu a snadnosti čištění, což vysvětluje její popularitu při opravách nábytku a automobilů. Konvenční sifonová pistole má tendenci dosahovat vyššího skóre z hlediska všestrannosti, protože dokáže zpracovat širší rozsah viskozit a objemů materiálu bez přepínání zařízení, což ji udržuje v použití pro určité průmyslové a údržbové nátěrové práce.
Kde se používají stříkací pistole
Stříkací pistole pro lakování se objevují v celé řadě průmyslových odvětví, z nichž každé má své vlastní požadavky na lakování a pracovní podmínky. Obchody s nábytkem a skříněmi se spoléhají na pistole s gravitačním posuvem pro laky a mořidla, kde na hladkosti povrchu záleží nejvíce. Autolakovny závisejí na pistolích HVLP a LVLP pro základní laky a bezbarvé laky, kde kontrola přestřiku ovlivňuje kvalitu povrchové úpravy i čistotu dílny. Kovovýroba a lakování konstrukční oceli často používají systémy tlakového podávání spárované s většími hroty, aby se těžší ochranné povlaky efektivně pohybovaly po velkých plochách. Námořní nátěry často kombinují zařízení pro tlakové podávání se specializovanými hroty vhodnými pro silné ochranné nátěry trupu aplikované venku.
Obecná údržba a lakování zařízení, včetně plotů, strojů a krytů zařízení, často používá konvenční nebo tlakové dávkovací pistole, protože mají toleranci pro širší škálu typů materiálů bez časté výměny hrotu. Ve všech těchto nastaveních výběr lakovací pistole obvykle odráží rovnováhu mezi pokrytým povrchem, viskozitou povlaku a tím, kolik času lze strávit nastavením a čištěním mezi jednotlivými zakázkami.
Údržba a péče o stříkací pistoli
Pravidelné čištění je jedním z nejdůležitějších návyků pro udržení stálého výkonu jakékoli stříkací pistole. Materiál, který zůstal uvnitř průchodu kapaliny nebo otvorů vzduchového uzávěru, časem ztvrdne a změní tvar stříkání, často dlouho předtím, než pistole vykazuje jakékoli jiné známky opotřebení. Demontáž vzduchového uzávěru a jehly po každém použití, propláchnutí kanálků pro tekutinu vhodným čisticím rozpouštědlem a otírání vnějšku pomáhá udržovat stříkací pistoli připravenou na další práci.
Základní návyky údržby
- Po dokončení nanášení ihned propláchněte průchod pro tekutinu
- Vzduchový uzávěr namočte samostatně, abyste vyčistili malé vzduchové otvory, aniž byste je poškrábali
- Pokud je spoušť uvolněná nebo nekonzistentní, zkontrolujte opotřebení jehly a těsnění
- Skladujte pistoli s prázdnou nádobkou na kapalinu a odjištěnou spouští
- Pravidelně kontrolujte těsnění a o-kroužky, protože vysušený materiál může způsobit malé netěsnosti
Důsledná údržba také chrání přesnost nastavení tlaku. Částečně ucpaná tryska může způsobit, že se pistole bude chovat, jako by psi pro zařízení pro stříkání barev bylo nastaveno nesprávně, když je skutečným problémem omezený průtok. Udržování pistole v čistotě tuto proměnnou odstraňuje a budoucí úpravy jsou předvídatelnější.

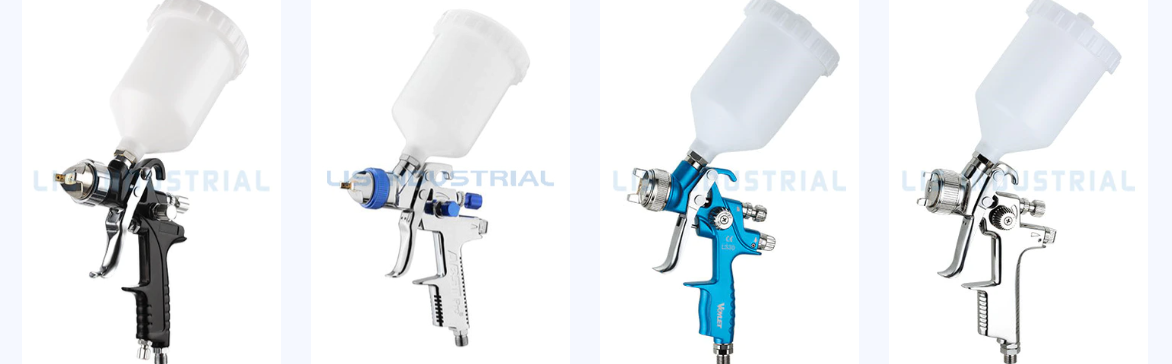

Nákup stříkacích pistolí od výrobní společnosti
Podniky, které potřebují získat vybavení pro stříkací pistole ve velkém, ať už pro maloobchodní distribuci, programy soukromých značek nebo interní výrobní linky, obvykle hledají výrobního partnera s vlastními výzkumnými, nástrojovými a montážními schopnostmi spíše než obecného obchodního dodavatele. Přímá spolupráce se společností vyrábějící stříkací pistole umožňuje kupujícím podrobně diskutovat o konfiguraci trysek, materiálech pohárků, spouštěcích mechanismech a balení a upravit specifikace pro různé regionální trhy.
Ningbo Lis Industrial Co., Ltd. se od svého založení v roce 1984 zabývá výzkumem, vývojem, výrobou a marketingem řady vzduchových stříkacích pistolí, mini vzduchových kompresorů a souvisejícího vzduchového nářadí. Společnost sídlí v Ningbo, přístavním městě s dlouhou průmyslovou historií a dobře rozvinutým dodavatelským řetězcem pro kovové a plastové komponenty používané ve stříkacích zařízeních. Továrna na stříkací pistole, která pokrývá plochu více než 400 000 čtverečních stop, pracuje s týmem více než 400 zaměstnanců a podporuje roční produkci, která odráží jednu z větších výrobních škál v průmyslu stříkacích pistolí v Číně.
Výrobní proces v této továrně na stříkací pistole zahrnuje kontrolu surovin, kontrolu kvality procesu během montáže, individuální funkční testování hotových jednotek a fázi závěrečné kontroly před balením. Tento vrstvený přístup je určen k včasnému zachycení nekonzistencí, od tolerancí trysek kapaliny až po spouštěcí akci, než se produkty přesunou k distribuci. Pro společnosti, které plánují získat produkty pro stříkací pistole pro dlouhodobé dodavatelské vztahy, tento druh vertikálně organizované výroby, pokrývající návrh, nástroje, montáž a testování pod jednou střechou, obecně podporuje stabilnější dodací lhůty a snadnější komunikaci o vlastních požadavcích ve srovnání s prací přes více zprostředkovatelů.
Kupující hodnotící společnost vyrábějící stříkací pistole se často ptají na možnosti špičky a uzávěru, rozsahy kapacity pohárků, kompatibilitu se stávajícími nastaveními kompresorů a formáty balení vhodné pro jejich prodejní kanál. Možnost projít si tyto detaily přímo s inženýrským a výrobním týmem, spíše než přes několik vrstev dalšího prodeje, má tendenci zkracovat tam a zpět potřebné k dokončení specifikace produktu.
Často kladené otázky
Proč mi stříkací pistole plivne
Plivnutí obvykle ukazuje na uvolněný vzduchový uzávěr, suché nebo poškozené těsnění kolem trysky kapaliny nebo vzduch zachycený v průchodu kapaliny. Problém často vyřeší utažení vzduchového uzávěru, kontrola těsnění trysky a ujištění se, že větrací otvor víka šálku je čistý.
Proč moje stříkací pistole uniká
Netěsnosti kolem oblasti spouště nebo nádobky kapaliny jsou běžně způsobeny opotřebeným těsněním jehly, prasklým těsněním nádobky nebo uvolněným knoflíkem pro nastavení kapaliny. Výměna postiženého těsnění a kontrola správného usazení všech armatur obvykle zastaví únik.
Proč moje stříkací pistole nestříká rovnoměrně
Nerovnoměrný výstup je často spojen s částečně ucpaným vzduchovým otvorem v uzávěru nebo kapalinovou špičkou, která neodpovídá viskozitě stříkaného materiálu. Důkladné čištění víčka a ověření velikosti hrotu podle datového listu povlaku může obnovit rovnoměrné pokrytí.
Proč je můj nástřik nerovnoměrný
Vzorek, který je na jedné straně těžší, obvykle znamená, že jeden nebo více bočních vzduchových otvorů v uzávěru jsou ucpané. Namáčení a čištění každého otvoru jednotlivě, spíše než pouze středového otvoru, obvykle upraví tvar vzoru.
Proč stříkací pistole vytváří pomerančovou kůru
Textura pomerančové kůry často souvisí s tlakem, který je příliš nízký pro správnou atomizaci, s pistolí drženou příliš daleko od povrchu nebo s materiálem, který nebyl naředěn na doporučenou viskozitu. Společné nastavení tlaku stříkací pistole a vzdálenosti pistole má tendenci vyhladit povrch.
Proč je moje stříkací pistole ucpaná
Ucpání obecně pochází ze sušení materiálu uvnitř průchodu pro tekutinu nebo vzduchového uzávěru po relaci bez čištění. Okamžité propláchnutí pistole po použití a vyhnutí se dlouhým prostojům se stále naplněným materiálem pomáhá zabránit opakovanému ucpání.
Proč má odpad ze stříkací pistole barvu
Nadměrná ztráta materiálu je často spojena s tlakem nastaveným na vyšší hodnotu, než je potřeba pro použitou kapalinovou špičku, nebo s vějířovým vzorem širším než povrch, na který je potahován. Mírným snížením tlaku lakovací pistole a přizpůsobením šířky vzoru velikosti panelu lze znatelně snížit odpad.
Proč moje stříkací pistole bublá
Bublání v kalíšku obvykle signalizuje únik vzduchu někde v dráze tekutiny, často kolem sedla trysky nebo uvolněného vzduchového uzávěru. Kontrola, zda je tryska zcela usazena a vzduchový uzávěr je správně utažen, je prvním krokem při sledování úniku.
